螺旋闸门
概述
恒行6 螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
特点
该闸门结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
参数
●外形尺寸及技术参数表
单位：mm
|
类别 |
型号 |
A×A |
B×B |
C×C |
L |
H |
n-d |
|
单向手动螺旋闸门 |
SF200 |
200×200 |
256×256 |
306×306 |
820 |
120 |
8-Φ14 |
|
SF250 |
250×250 |
恒行6306×306 |
恒行6346×346 |
930 |
120 |
8-Φ14 |
|
|
SF300 |
300×300 |
恒行6336×336 |
396×396 |
1050 |
120 |
8-Φ14 |
|
|
SF400 |
400×400 |
456×456 |
496×496 |
1400 |
140 |
12-Φ14 |
|
|
SF450 |
恒行6450×450 |
510×510 |
556×556 |
1450 |
140 |
12-Φ18 |
|
|
SF500 |
500×500 |
恒行6560×560 |
恒行6606×606 |
1610 |
140 |
16-Φ18 |
|
|
双向 手动 螺旋 闸门 |
SX600 |
恒行6600×600 |
恒行6660×660 |
706×706 |
1830 |
160 |
16-Φ18 |
|
SX700 |
700×700 |
770×770 |
820×820 |
2130 |
160 |
20-Φ18 |
|
|
SX800 |
800×800 |
870×870 |
920×920 |
2440 |
180 |
20-Φ18 |
|
|
SX900 |
900×900 |
恒行6974×974 |
1030×1030 |
2660 |
180 |
24-Φ23 |
|
|
SX1000 |
1000×1000 |
1074×1074 |
1130×1130 |
2870 |
180 |
24-Φ23 |
恒行6注：电、液动螺旋闸门和气动闸门参数未列，详细安装尺寸请向本公司咨询。
用途
恒行6 螺旋平板闸门主要用于小颗粒物料及小块物料的流量控制，安装不受角度限制，操作方便，它广泛适用于冶金、矿山、建材、化工等行业，该设备控制流量变化范围大、可频繁启闭、迅速切断。
相关产品
-

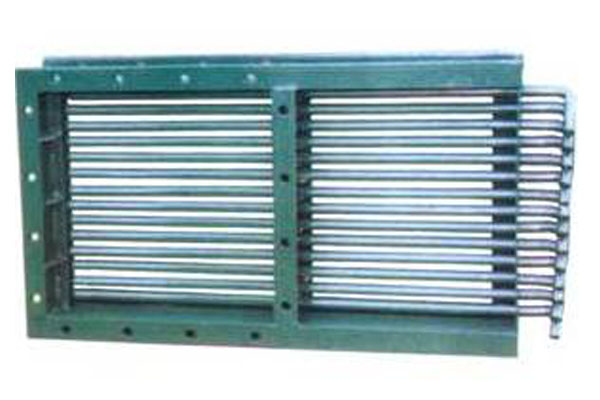

BZ棒条闸门
-

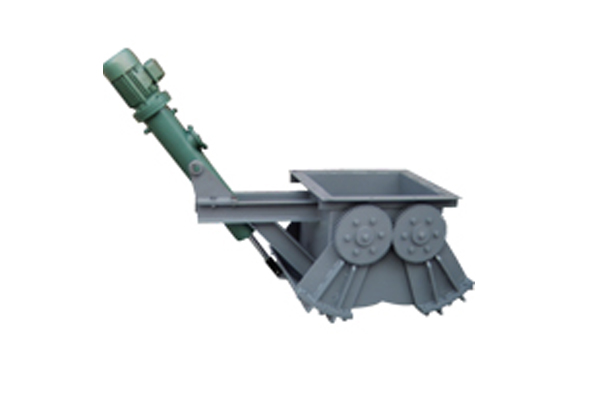

DEZ型腭式闸门
-

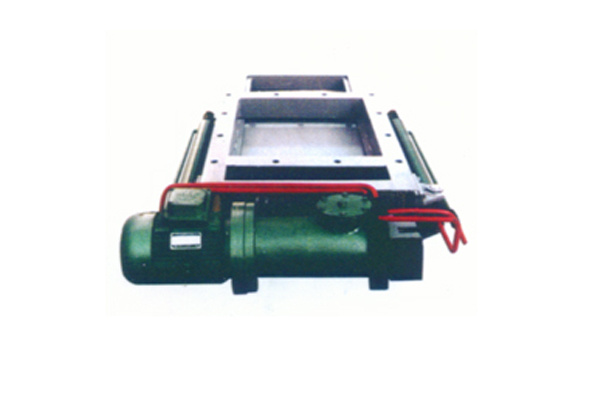

DPZ-□型电液动平板闸门
