BZ棒条闸门
概述
根据建材、矿山、冶金等行业对中小型固体、块状物科的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。
闸门主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入闸门的另N，抽出棒条的多少应由工艺流程的需要来决定。该闸门有单向和双向打开两种。
特点
恒行6 该阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该闸门采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。
参数
单、双层双向棒条闸门尺寸参数
|
型号 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
重量kg |
|
BZ300 |
390×390 |
恒行6350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
173 |
|
BZ400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
256 |
|
BZ500 |
恒行6610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
385 |
|
BZ600 |
710×710 |
恒行6660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
550 |
|
BZ700 |
恒行6820×820 |
恒行6770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
790 |
|
BZ800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
892 |
|
BZ900 |
恒行61030×1030 |
恒行6972×972 |
恒行6900×900 |
2000 |
160 |
180 |
恒行624-Φ123 |
1077 |
|
BZ1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
1338 |
|
BZ1100 |
1240×1240 |
恒行61183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
1671 |
|
BZ1200 |
恒行61340×1340 |
1280×1280 |
恒行61200×1200 |
2700 |
180 |
200 |
32-Φ123 |
2089 |
用途
适用于≤50mm物料控制。
相关产品
-

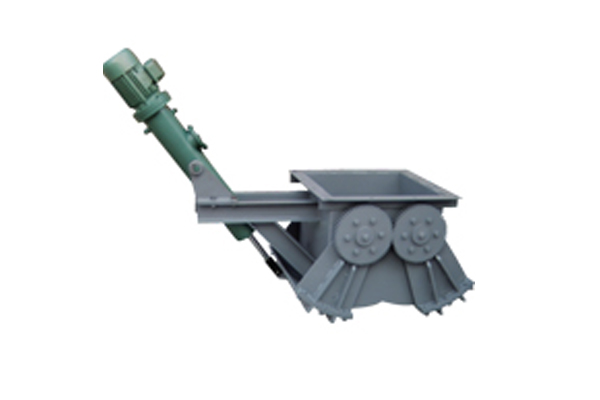

DEZ型腭式闸门
-

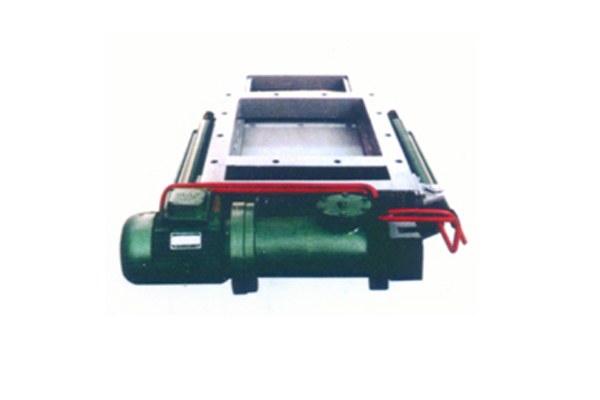

DPZ-□型电液动平板闸门
恒行6广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。
立即了解»DPZ-□型电液动平板闸门
-

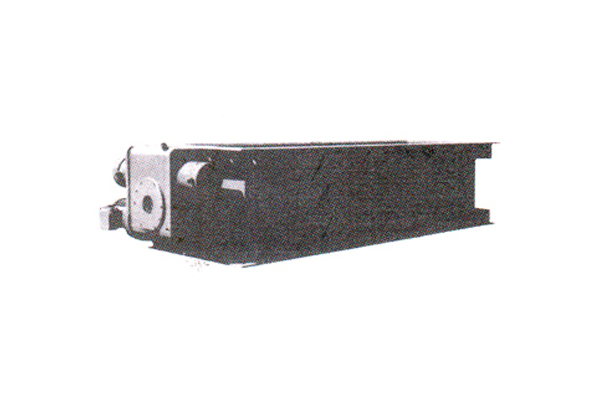

QDF型电液动切断阀
