概述

　　振动给料斗采用反控制动电气控制箱，可使振动给料斗在短时间内迅速停机，使给料斗快速通过共振区，以保护给料斗的易损件及密封圈。如在给料过程中需无级调节给料量，可配用惯性电机变频调速器，调节惯性电机的转速，从而调节振动力，达到调节给料量的目的，振动给料斗是国内近年发展起来的兼有破拱、给料、关闭三种功能的新型设备。

特点

1、振动给料斗兼有破拱、给料、关闭作用。破拱助流能力强；给料松散、连续、均匀、准确；振动停止，物料即停止卸出，不必再安装料仓闸门。
2、给料且可调，易于实现单机或群机自动控制，排料过程中无物料粒度偏所，并有一定的混合作用。
3、结构简单，安装操作简便；运行可靠，维修方便。
4、重量轻、耗电少、运行费用低，隔振好，因损少，噪音低。
5、安装高度低，可取代料仓锥体或部分锥体，不需要基础和附加装置。
6、密封性好，实现全封闭给料，无需局部除尘或防毒。

振动给料斗外形尺寸



参数

型号	直径(mm)	生产率(T/h)	料仓直径(mm)	料仓容量(m3)	电机功率(Kw)	振动频率(r/min)	电压(v)	重量(T)
GD06PA	600	30～40	900～1200	5～15	0.25	1450	380	0.13
GD10PA	1000	40～80	1500～2000	10～50	0.75	960	380	0.38
GD12PA	1200	40～80	1800～2400	30～60	1.1	960	380	0.52
GDl5PA	1500	40～80	2250～3000	50～100	1.5	960	380	0.87
GD20PA	2000	80～150	3000～4000	80～160	2×1.1	960	380	11
GD25PA	2500	80～150	3600～5000	100～200	2×1.5	960	380	1.65

注：表中生产率为堆密度1．6t／m3物料。

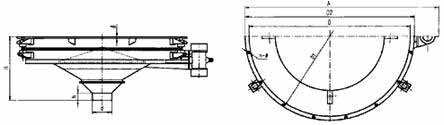

外形及安装尺寸

型号	D	D1	D2	d	A	h	H	δ	n－ф	外形尺寸A×D2×H
GD06PA	ф600	ф640	ф680	ф180	1068	50	424	10	12－13	1068×680×430
GD10PA	ф1000	ф1070	ф1130	ф200	1663	60	600	12	12－18	1663×1130×600
GD12PA	ф1200	ф1290	ф1350	ф200	1690	60	620	12	16－20	1690×1350×620
GDl5PA	ф1500	ф1590	ф1670	ф300	2040	60	815	12	18－22	2040×1670×815
GD20PA	ф2000	ф2090	ф2170	ф300	2820	60	1000	16	24－22	2820×2170×1000
GD25PA	ф2500	ф2590	ф2650	ф300	3430	65	1200	16	30－22	3430×2650×1200

料仓减压锥安装尺寸

型号	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450

用途

　　振动给料斗广泛应用于煤炭、电力、机械、化工、建树、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物科科仓破拱、给料、关闭等作业。
